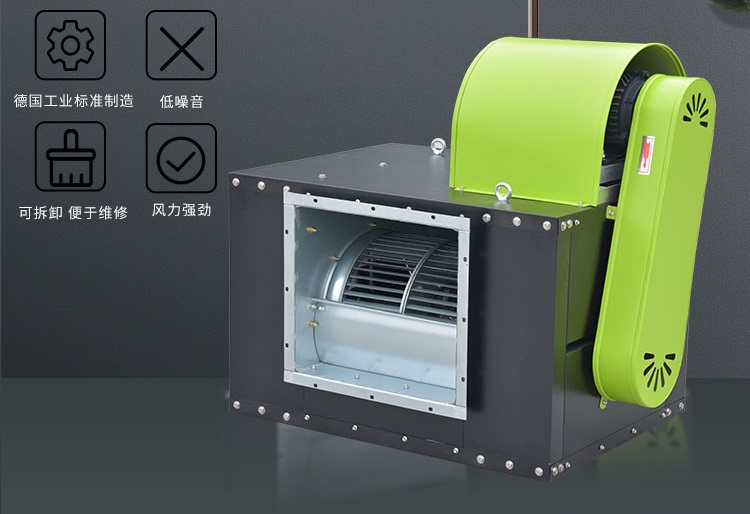

高压风柜配比及选型方案
来源：隆德研发部发布日期：2021-11-16
一、根据“烟罩”的长度计算
每米烟罩取 2000m³/h，川湘菜油烟多的可按 2500m³/h；
例如：厨房的烟罩长度为5米，则风机的选用风量为：Q=5×2000=10000m³/h；
一般烧烤等大油烟类排烟，可将风量和静压放大1.15安全值；
二、如何确定风速
风管风速一般取 8~15m/s，高压风柜最佳风速为 10~14m/s；
风速超过 12m/s，风管会有震动，超过 14m/s，风管会有异响；
当顶部空间不够时，可以适当增加流速，也就是减小管道大小，在选择时也要考虑运行的费用及风速过大产生的噪音。
风管风速(m/s)24681012
气流噪音(dB)223746525761
国家噪音标准
类 别区 域白 天夜 晚
0疗养区、高级别墅区、宾馆等需要安静的区域，位于城郊、乡村分别按严于0类5dB执行5040
Ⅰ居住、文教机关驻地、乡村居住环境可参照执行5545
Ⅱ居住、商业、工业混杂区6050
Ⅲ工业区6555
Ⅳ城市主干道两侧、城市内河航道两侧、穿越城市的铁路两侧（不通过列车时的噪声水平）7055
现场有管道穿过厅堂，可采用双层消音管道，风速控制在8~10m/s，双层静音管道需要安装空间较大，实际制作中四边各比内径外扩5~10cm，噪音可降低10~15dB。
三、管道截面积的确定
主风管截面积 = 风柜选型风量/风速×3600 = 风柜选型风量/（15m/s×3600） = 风量/54000
高压风柜具有压力大，风量足的特点，在计算截面积时，风速选择15m⁄s，是为了确定最小截面积，为排烟也保留了一定安全值。
四、风压确定
排烟风机选型和管道计算只是第一步，排烟沿程压力计算同样重要。
压力损失需要每个工程单独核算，无法固定计算。根据实际施工经验罗列如下：
类 别压力损失(Pa/个)类 别压力损失(Pa/个)
高压静电净化器150-200渐扩变径50
翅片低空净化器300-360渐缩变径45
90°弯头45吸入式三通50
45°弯头25伞式雨帽、排烟装饰百叶60
60°弯头30U形弯头80
S形弯头50排烟罩30Pa/m管道5Pa/m
多个烟罩的，距离风柜近的烟罩可以递减每米压损，最低可减少至18Pa/m；
两个以上烟罩的要计算并联管道是否平衡，两根并联管道压力差不能大于15%；
五、烟喉的位置和尺寸
烟罩吸口（喉口）位置应在火口正上方，考虑 吸口风速 = 主管道风速。
吸口尺寸一般为250×300mm，最大不超过300×350mm，离风机越近，开口越小，风管也可以根据分段排气量进行变径，可以更好的控制流速。
喉口的截面积不能大于主管道截面积。
